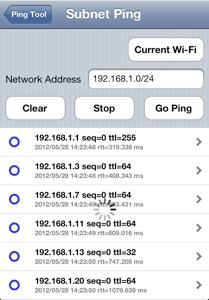

2-1 サブネットへのping

ネットワークアドレスを入力し、GoPingボタンをタップする事により指定されたネットワークのすべてのノードにpingを試みます

ネットワーク内のホストを探す事ができます

・Current Wi-Fiボタン Wi-Fiネットワークに参加している場合、このボタンをタップする事により、現在参加しているネットワークアドレスの入力が自動的に行われます

・ICMP応答のあったアドレス一覧をテーブルに表示します

・テーブルのセルをタップする事により、そのデータの詳細を表示します (2-2)

・iPad版の場合、テーブルのセル上の”+”ボタンをタップする事により、設定された宛先へのpingの一つとして登録できます。(3-6)

ホスト数の多いネットワークを指定した場合には、処理の完了までに時間がかかる場合があります

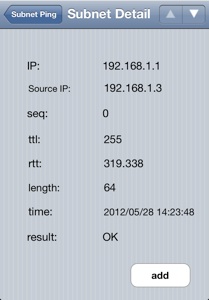

2-2 サブネットへのpingの結果　詳細表示

・IP pingを行った宛先IPアドレス

・Source IP このpingに利用したiOSでバイスのアドレス

・seq ICMPのSequential Number

・ttl Time To Live

・rtt Round Trip Time ICMPのrequestからrelpyに要した時間

・length 送信したデータサイズ

・time 時間

・result 結果　OKは成功(ICMP応答有り)

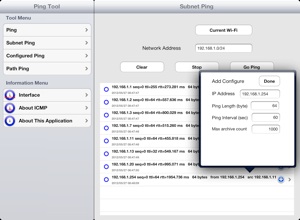

iPad版のスクリーンショット

このアプリケーションは、iPadのSplitViewの上で動作します。

iPad版は、iPhone版と同じ機能を持っています。

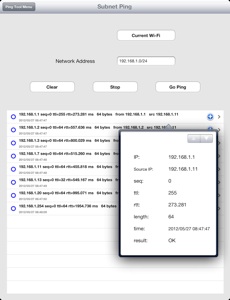

iPad版のスクリーンショット

このアプリケーションは、iPadのSplitViewの上で動作します

iPad版は、iPhone版と同じ機能を持っています

iPad版は、効率的な画面表示にpopover画面を利用します
