PingTool

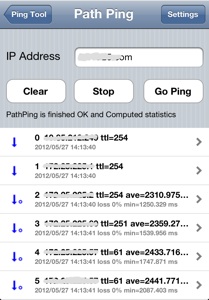

4-1 宛先への経路を表示するpathPing

IPアドレスもしくは名前を入力し、GoPingボタンをタップする事により、その宛先までの経路を表示します

・Sequential Number、経路のIPアドレス、rtt、時刻をテーブルに表示します

・テーブルのセルをタップする事により、そのデータの詳細を表示します (4-2)

・iPad版の場合は、セル上の”+”ボタンをタップする事により、設定された宛先へのpingへの登録を行う (3-6)

ホップ数の多い場合や、経路上に応答しないノードがあると完了までに時間のかかる場合があります

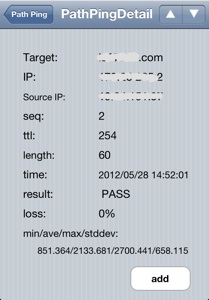

4-2 pathPingの結果　詳細表示

・Target 指定されたIPアドレスもしくは名前

・IP pingを行った宛先IPアドレス

・Source IP このpingに利用したiOSでバイスのアドレス

・seq ICMPのSequential Number

・ttl Time To Live

・length 送信したデータサイズ

・time 時間

・result 結果　OKは成功(ICMP応答有り)　PASSは経路　NGは応答無し

・loss Setting(4-3)をONに設定している場合、各ノードとの欠損率

・min/ave/max/stddev Setting(4-3)をONに設定している場合、各ノードとのrtt

　最小値、平均値、最大値、平均偏差

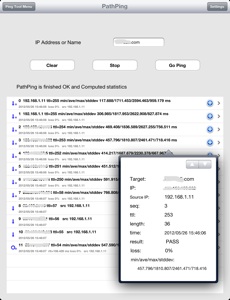

iPad版のスクリーンショット

このアプリケーションは、iPadのSplitViewの上で動作します。

iPad版は、iPhone版と同じ機能を持っています。

iPad版のスクリーンショット

このアプリケーションは、iPadのSplitViewの上で動作します

iPad版は、iPhone版と同じ機能を持っています

iPad版は、効率的な画面表示にpopover画面を利用します

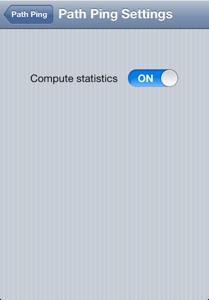

4-3 pathPingの設定

・Compute statistics 経路の発見の後に、各経路との通信を行い統計情報を取得する

・4-1 4-2のloss、min/ave/max/stddevを取得する
